实力科普:大港环科污水处理项目工艺技术优势
2019-08-24 09:20 瑞恒茂集团

由于前期大港街污水处理厂规模不足,每日近10000吨生活污水无处排放,曾一度造成污水跑冒、水体污染及水资源浪费等系列问题。大港街联手瑞恒茂集团瑞德赛恩水业公司打造民心工程,共担环保重担,瑞德赛恩水业公司自行投资1.75亿元,项目占地43亩,建设大港环科提标及扩建污水处理厂。项目每年可节约地下水、地表水约300万吨;可削减各类污染物超过2400吨,解决了大港街每日10000吨生活污水无处排放的民生问题,解决环科蓝天水厂30000吨出水达标的环境问题,解决石化园区水资源循环利用的发展问题,成为政企联动推进落实的生态示范工程。


今天小编就来给大家科普一下,环科污水处理厂的工艺以及相关技术优势,看看污水怎样从浑浊的浆水变得清澈透明的。

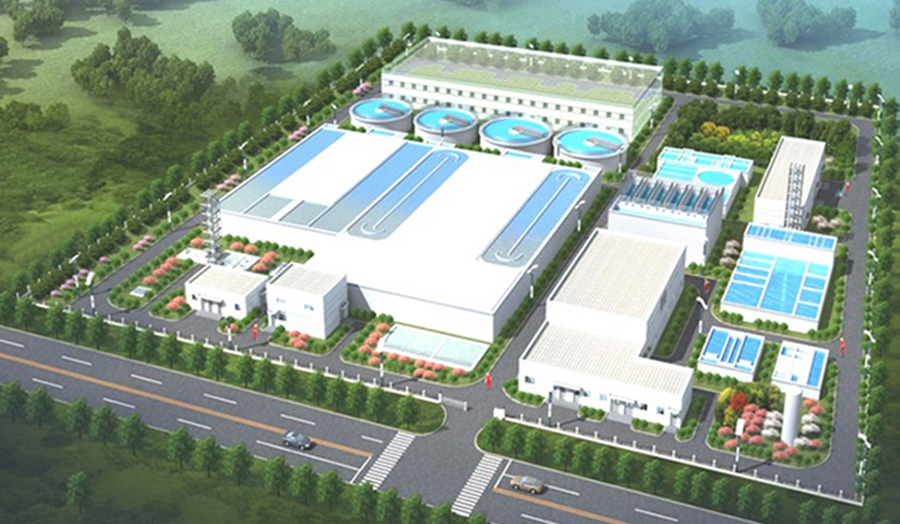

01 项目简介


项目分三期建设,一期提标改造项目、二期扩建项目、三期再生利用项目;总占地面积43亩,总投资1.75亿元。一期提标改造项目,处理规模:30000t/d,废水来源于大港环科蓝天污水处理厂,将其出水水质提高到《城镇污水处理厂污染物排放标准》(DB12/599-2015)A标准。二期扩建项目,对大港街城区生活污水进行处理,处理规模:10000t/d,两期项目工艺采用A/O+高密沉淀+反硝化深床+臭氧催化氧化+BAF处理工艺,处理出水均达到《城镇污水处理厂水污染物排放标准》(DB12/599-2015)A 标准后排入荒地河。

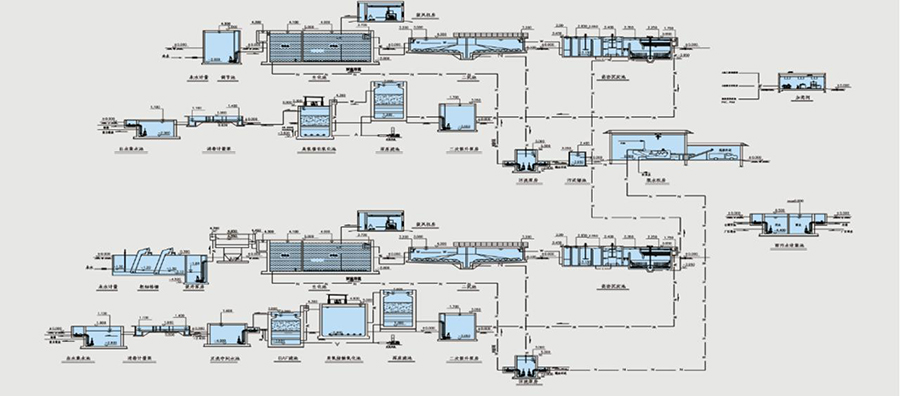

02 工艺路线


本项目采用预处理工段、生化处理工段、深度处理工段等三大工艺单元,工艺包成熟稳定,系瑞德赛恩司自主研发并已成功申请国家发明专利,并附带有多项实用新型专利。

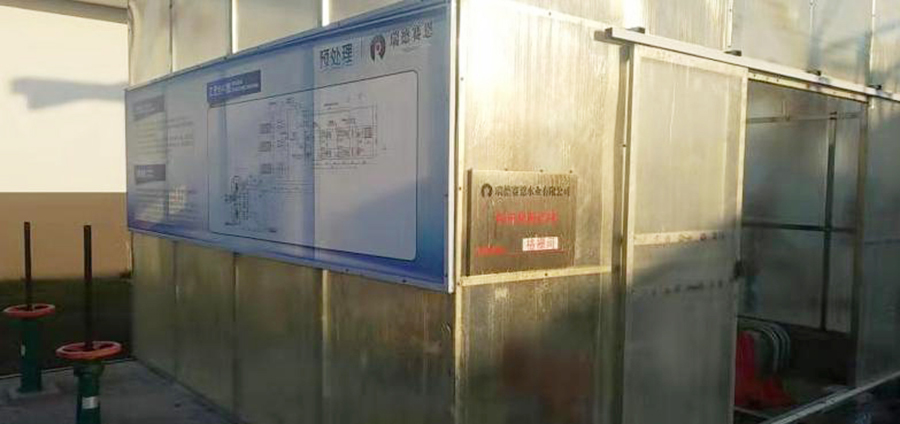

03 预处理工段

预处理工段主要包括原水井、格栅间、进水泵站、旋流式沉砂池、砂水分离系统,用于去除来水中漂浮物、较大悬浮物、无机沉砂和比重较大颗粒等类物质,其主要作用原理是物理截留和物理沉淀。


格栅是利用机械格栅截留作用,阻挡比格栅缝隙大的漂浮物、悬浮物等,并通过机械格栅的转动,截留物被耙齿携带到地面,再被清理装置清理掉进入接渣盘。

旋流式沉砂池是利用控制水流速度使比重较大的砂类物质沉淀下来进入砂斗,进入砂斗内的沉砂利用砂泵提升进入砂水分离器进行砂水分离,砂被分离出来,分离水回到格栅间,或利用砂斗底部排砂控制阀放出砂斗内沉淀物,砂与部分沉泥被截留,过滤液也回到前端。


04 生化处理工段

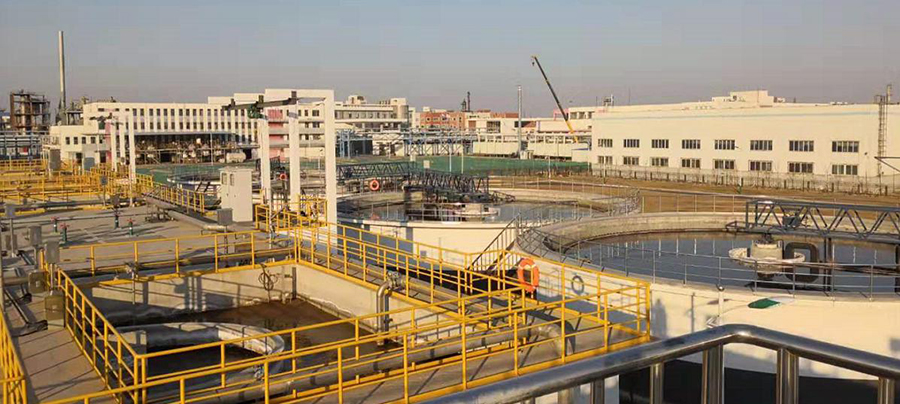

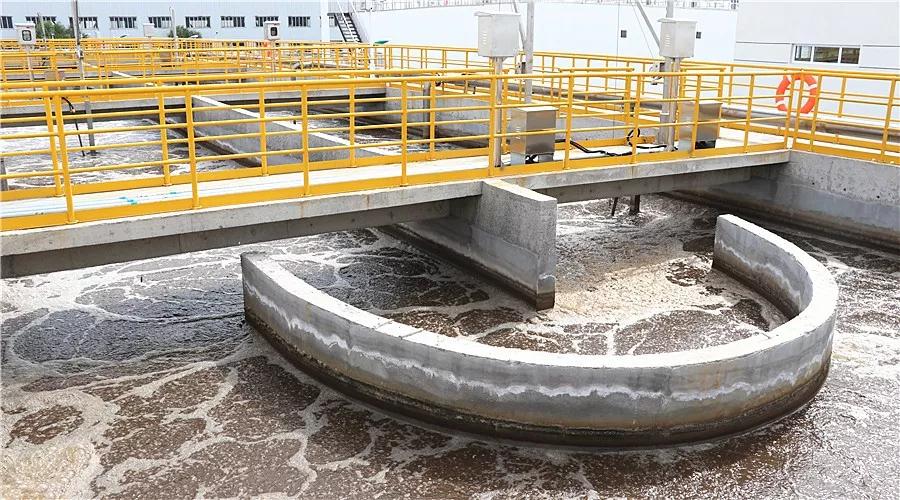

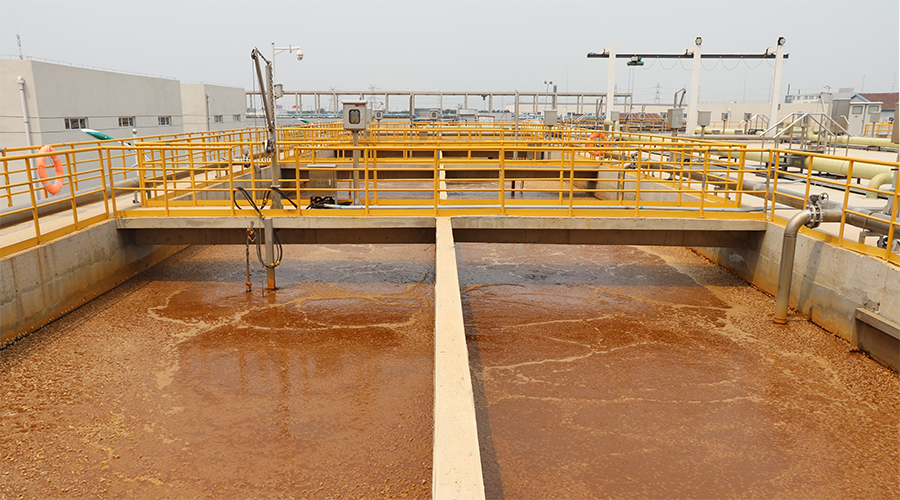

来水经过预处理之后,就来到了生化处理阶段,此工段包括缺氧池、好氧池、二沉池、污泥回流系统、混合液回流系统、鼓风系统。

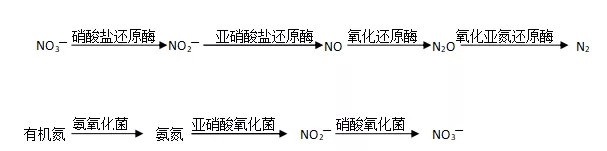

生化处理系统是一个有机整体,彼此间存在相互依赖关系。生化处理工艺A/O生物脱氮工艺属于活性污泥法的一种,主要参与处理的生物种类有细菌类、原生动物、后生动物。其作用原理是:


通过生化处理工段之后,污水控制指标为CODcr80mg/L以下,总磷1mg/L以下,总氮20mg/L以下,氨氮3mg/L以下,悬浮物10mg/L以下。


05 深度处理工段


深度处理工段包括高密沉淀池、反硝化深床滤池、臭氧催化氧化池、BAF池。


1、高密沉淀池

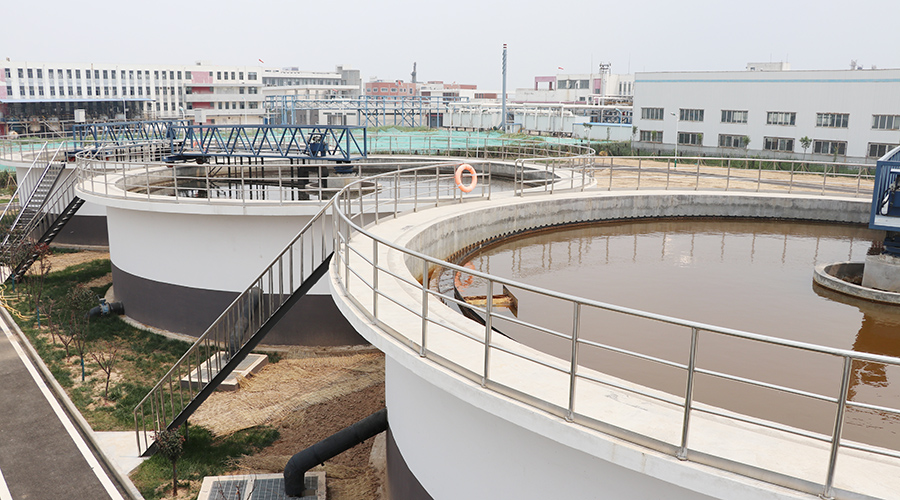

高密度沉淀池每系列平面布置分为进水井、混合池、絮凝池、过渡区、沉淀池和出水渠。主要通过投加混凝剂及助凝剂与污水中磷酸根进行反应,生成生成磷酸盐沉淀物,强化混凝高效沉淀对污水中的悬浮物进行深度去除,达到化学除磷目的。


通过高密度沉淀池之后,污水控制指标为CODcr50mg/L以下,总磷0.3mg/L以下,总氮15mg/L以下,氨氮2mg/L以下,悬浮物8mg/L以下。

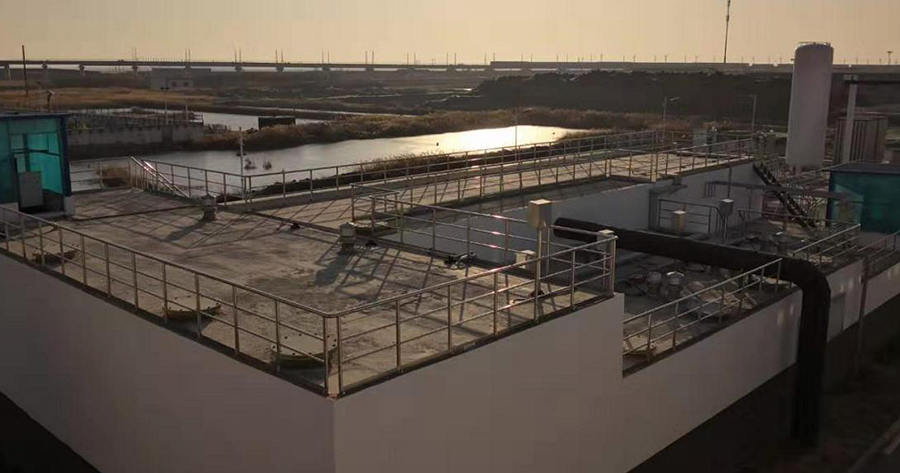

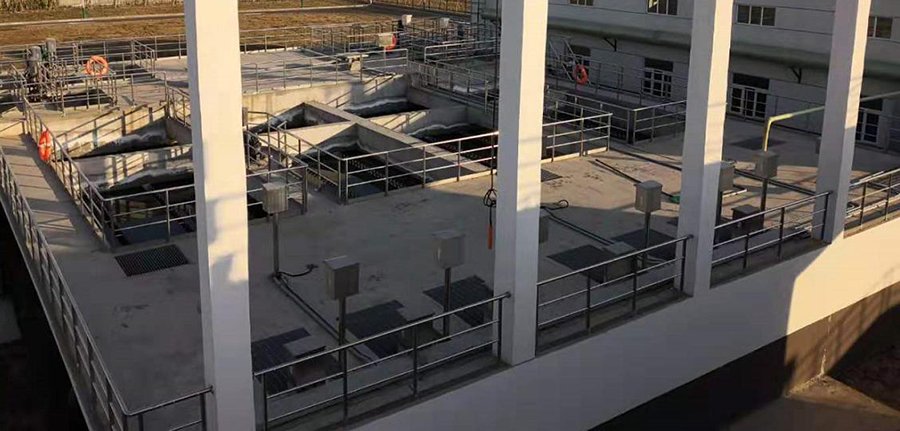

2、反硝化深床滤池

现在各位看到是反硝化深床滤池,这是独特领先的生物脱氮及过滤并举的先进处理工艺,采用2-3mm石英砂介质滤料,滤床深度为1.83m,滤池可保证出水SS低于5mg/L以下。绝大多数滤池表层很容易堵塞或板结,很快失去水头,而反硝化深床滤池独特的均质石英砂允许固体杂质透过滤床表层,深入滤池的滤料中,达到整个滤池纵深截留固体物的优异效果。


利用生物膜和活性污泥法相结合,将废水中的有机物、NO3-N和NO2-N被吸附到有反硝化菌生物膜的滤料表面,在缺氧环境下,反硝化菌利用废水中的碳源使NO3-N、NO2-N和磷等物质进行反硝化反应,使其被还原为N2,同时一部分碳、氮、磷同化为新细胞,完成微生物代谢,以达到同步脱氮除磷、降COD的作用。

通过反硝化深床滤池之后,污水控制指标为CODcr40mg/L以下,总磷0.2mg/L以下,总氮10mg/L以下,氨氮1mg/L以下,悬浮物5mg/L以下。

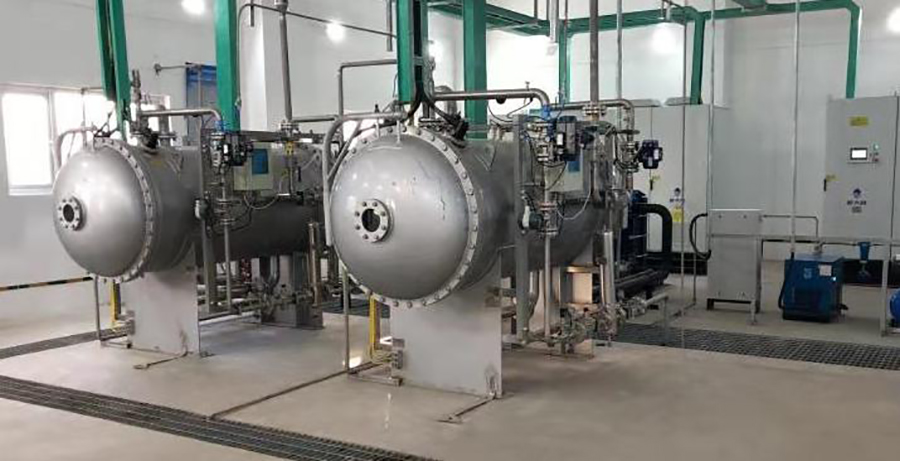

3、臭氧-BAF污水处理设备

包括一臭氧接触池及一BAF处理单元,采用臭氧高级催化氧化与BAF(曝气生物滤池)的组合工艺。利用臭氧产生羟基自由基(·OH)具有的高氧化能力氧化污水中的大分子有机物,从而达到天津市地标排放标准中A标准。


通过此段处理之后,污水已经达到天津市地标A标准,出水指标CODcr30mg/L以下,总磷0.3mg/L以下,总氮10mg/L以下,氨氮1.5mg/L以下,悬浮物5mg/L以下。

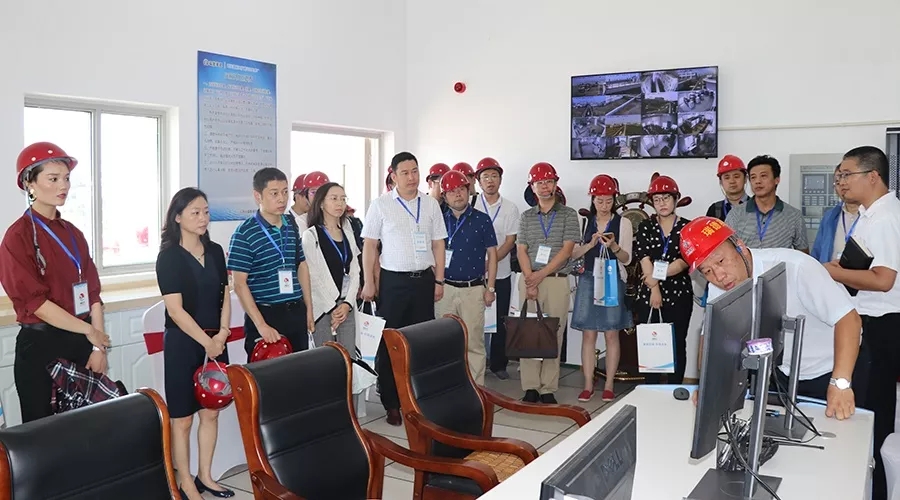

中控室


此套系统是针对我厂情况进行设计的配套数据控制系统,能够实现数据的实时传输,查看。并且能够自行根据所收集的数据表进行整理分析,自动生成数据月报并保存在主机中,不但能够大量节省人员成本及时间成本,而且能更好的实施监督生产情况,确保工艺稳定运行,保证出水稳定达标。

项目技术优势

一、工艺优势

一期项目:

1.生化单元采用A /O+MBBR工艺

MBBR工艺兼具传统流化床和生物接触氧化法两者的优点,与以往的填料不同的是,悬浮填料能与污水频繁多次接触因而被称为“移动的生物膜”。

MBBR工艺的主要特点包括:

a.处理负荷高;

b.污泥产率低,降低了污泥处置费用;

c.不需要填料支架,直接投加,节省了安装时间和费用。

2.深度处理单元采用深床反硝化滤池+臭氧催化氧化工艺,有效去除难降解的COD和总氮等污染物。该工艺运行灵活,技术成熟,运行可靠;当水质水量发生变化时,适应能力强,耐冲击能力强。

二期项目:

深度处理单元采用深床反硝化+臭氧接触氧化+BAF工艺

着重考虑二期废水与一期项目的区别,适当调整工艺,与一期项目相比投资更小,运行成本相对较低;BAF段采用生物膜法,完成硝化作用,和普通的脱氮除磷技术相比可节省50%的碳源,降低30%的需氧量和50%的污泥产量。该技术是一种高效地处理低C/N比废水的技术。

二、设备选择的优势:

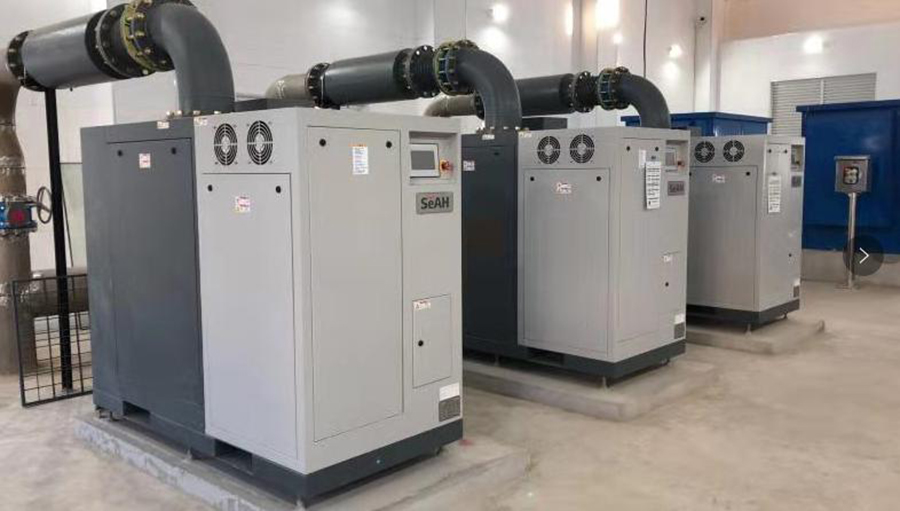

项目所有核心设备均采用合资以上品牌,在满足项目运行安、稳、长、满、优的前提下,将该项目建设成为国内标杆工程。如曝气风机:采用的空悬风机,而非罗茨风机。与传统罗茨风机相比,空悬浮风机做到了轴功率接近100%利用,节能效率是传统进口罗茨风机的36%以上,维护费用大大降低。如果按照项目运行的整个周期(20-30年)计算,可节约运行成本上千万元,效益惊人。


项目具备两套除臭系统,可实现厂界内无异味,改变人们对污水厂的偏见认识。


三、电气仪表自动控选择的优势:

根据工艺生产流程及测控要求配置温度、压力、物位、流量、水质分析、过程控制、有毒和可燃气体检测系统等仪表。根据工艺和运行要求设置自动控制、自动调节、自动报警、安全保护装置。仪表及电气信号的传送和显示、设备状态信号和控制命令的传送。




出水池


经过整套工艺处理后,浑浊的污水一步步排污去垢,一步步变得洁净,一步步变得澄清。让我们看看环科项目的出水情况吧。
